柱面透镜
柱面镜是非球面透镜，可以有效减小球差和色差。主要应用于改变成像尺寸大小的设计要求，可用于线性探测器照明，条形码扫描，全息照明，光信息处理，计算机，激光发射等。可分为平凸柱面镜和平凹柱面镜。
主要常规波长有：,780nm,915nm,980nm,1030nm,1064nm,1550nm等多种波段。
|
透镜
|
图示1
|
图示2
|
|

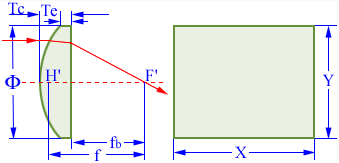

平凸柱面镜
|
 |
 |
|

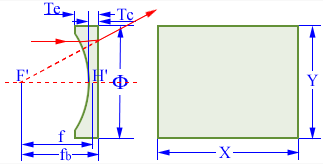

平凹柱面镜
|
 |
 |
|
材料
|
H-K9L、N-BK7、N-SF11、7980、JGS1等
|
|
尺寸公差
|
+/-0.05～ +/-0.02
|
|
焦距误差
|
±2% ,±5%
|
|
偏心
|
<3＇
|
|
平面度
|
l/4@633 nm
|
|
光洁度
|
40-20,10-5
|
|
有效孔径
|
>85%
|
|
倒角
|
<0.25mm X45°
|
|
曲率半径
|
2.625，2.826，4.91，5.342，5.6，5.8，6.86，7.2，7.75，9.1，9.41，9.67，14.5,18.25等等
|
|
镀膜
|
AR R<0.2～1%(反射率大小取决于曲率大小)
|
